ＭODELAを使ったマルダイコクの切削

今かかっているＭＯＤＥＬＡ　(ＭＤＸ－１５)　での昆虫の切削を紹介します。
忘れたわけではないのだけれどサイレンのチュートリアルは暫くお休みです。　　・・・すみません

とかく３ＤＣＧをＭＯＤＥＬＡのような機械を使って立体に起こすのは難しいと思われがちですが、私の場合運良く切削をやっている友人がいたのでそんなには苦労しませんでした。　　(Ｗ．Ｏ氏に感謝！)

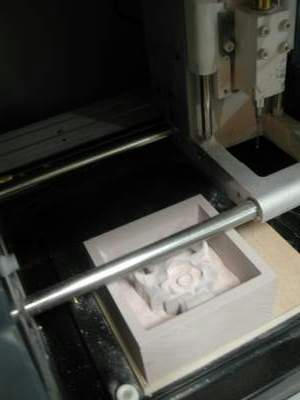

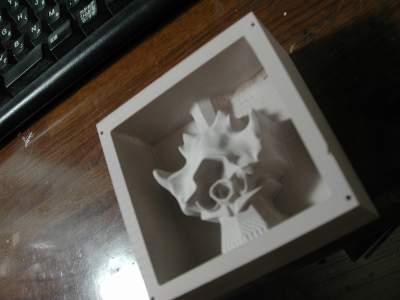

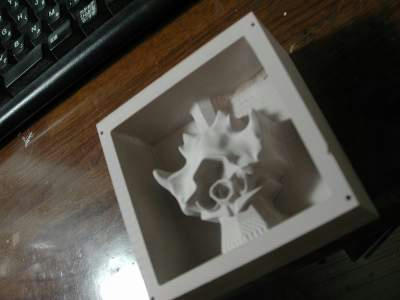

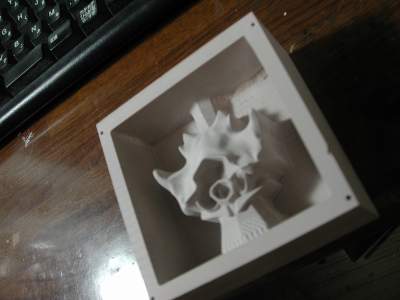

左が切削中のダイコクコガネの前胸部、右が腹部裏面から見たところ。
右を切削するのに大体４～５０時間というところ、デフォで大体やっているので、もっとツールの移動速度、
切り込み量等早くすれば３０時間ほどで出来ると思います。

しかし、先端のドリルの刃(ミルといいます)に負担のかけるとミルが折れたり、またミルを回転させているモーターにも負担をかけ、エラーで止まってしまい工程をまたＰＣで作り直すなどかえって時間をロスしてしまうので、よっぽどの場合を除いてデフォの状態でやるのがベターでしょう。　

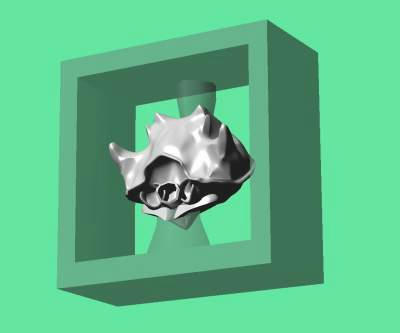

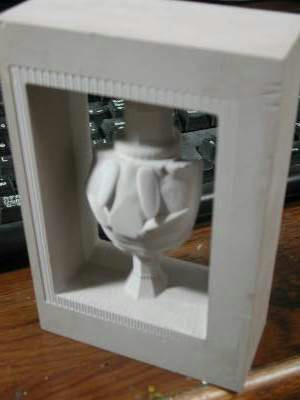

途中段階ですが、左がダイコクコガネの前胸部を片面だけ切削した状態、左が元になったメタセコの
３Ｄデータ。　　　　　　　　　　　　　
左を見ていただくと分かりますがかなりの精度で出力されています。

横は掘られていない状態ですが、今回２面切削で裏面を掘ってやるとある程度良く再現してくれます。

本当だったら４面やりたいところですが、時間と手間がかかるのでサイドの彫り残しはあとから手でやるつもりです。　　　　　

４面やると仕上げ削りだけだと思うけれど１．５倍以上は時間がかかると思ったほうが良いです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
９/２３日のインセクトフェアーで売り出すつもりですので興味ある方、宜しくお願いします。
ちなみに、組み立てキットで３千円、完成品で８千円で販売します。　　

デザインフェスタで売れ残ったファウヌスニジダイコク、ボナリエンスニジダイコクもあわせて売るつもりです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
